1-纸杯扇形片数据分析

需要知道信息：大圆半径、小圆半径、上弧长、下弧长、内角圆半径，即可画出扇形片，高度是画好扇形图对比之用。

大圆半径：212.59mm 、小圆半径：145.59mm 、上弧长：169.56mm

下弧长：:118.14mm 、内角圆半径：R2 、高度：67mm 、杯底宽：53mm

图1 扇形片细节（上图）

2- 胶版拼图、 胶版个数

胶版拼图：扇形片拼图的尺寸，及排版好的长和宽。

胶版个数：扇形片排版好，在规定的长宽中，有多少个扇形片。

胶版拼图和胶版个数是一一对应的。

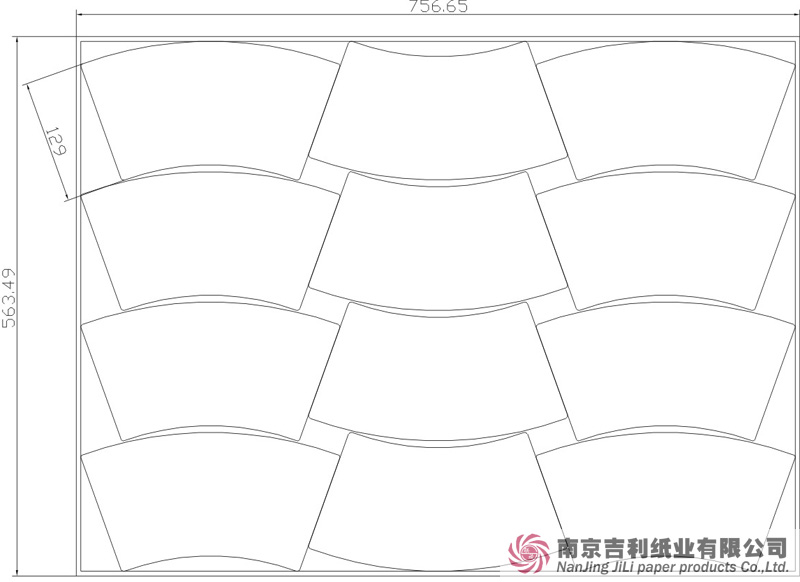

图2 胶版拼图 （上图）胶版拼图：长756.65mm*宽563.49mm，胶版个数：横排3*竖排4=12个

3- 柔版拼图、 柔版个数

柔版拼图：扇形片拼图的尺寸，及排版好的长和宽。

柔版个数：扇形片排版好，在规定的长宽中，有多少个扇形片。

柔版拼图和柔版个数是一一对应的。

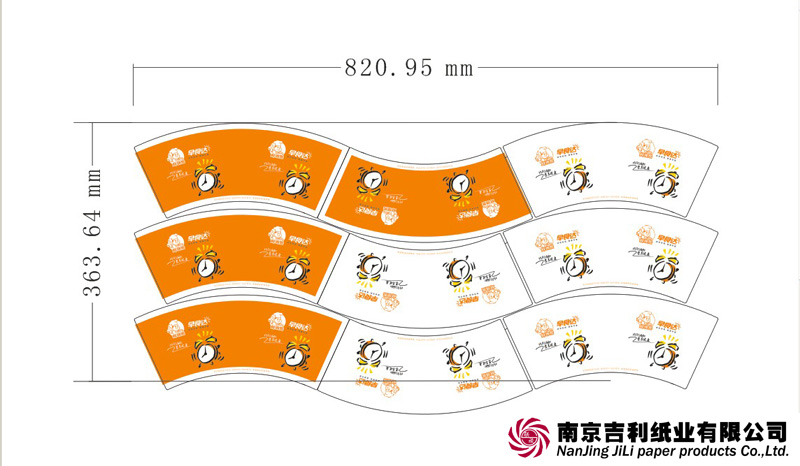

图3 柔版拼图 （上图）柔版拼图：长820.95mm*宽363.64mm，柔版个数：横排3*竖排3=9个
